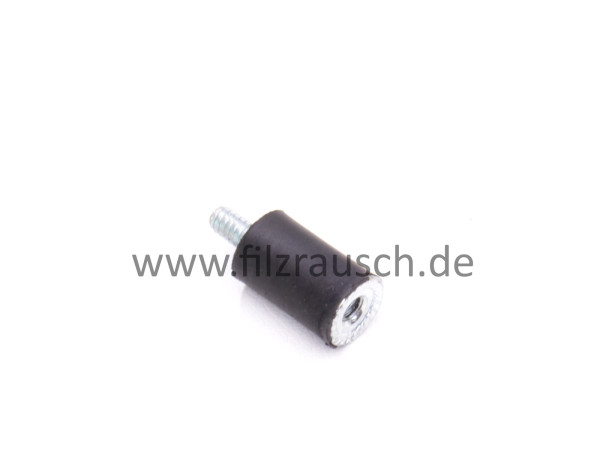

Schacht Trittverbinderendstück Sidekick - Vibration Mount R-23-400058

Das Ersatzteil wird am unteren Ende des Trittverbinders aufgeschraubt.

Anleitung:

FUSSKNOPF ERSETZEN

1. Entfernen Sie gegebenenfalls den alten Fußknopf von der Unterseite des Fußes.

2. Befestigen Sie den neuen Fußknauf an der Unterseite des Fußknaufs. Wenn Sie bereit sind, zu drehen, befestigen Sie die Fußknäufe an den vorderen Löchern der Tretpedale. Dadurch wird eine Beschädigung der Fußknäufe verhindert. Wenn Sie den Sidekick zusammenklappen, befestigen Sie die Fußknäufe an den hinteren Löchern der Tretpedale.


ERSETZEN DER SCHWINGUNGSDÄMPFUNG/FUSSKNOPF-EINSATZ

1. Lösen Sie die Unterseite des Fußknaufs vom Pedal, indem Sie den Fußknauf entfernen.

2. Schrauben Sie die alte Schwingungsdämpfung von der Unterseite des Fußknaufs ab.

3. Schrauben Sie die neue Schwingungsdämpfung (blau markiert) an der Unterseite des Fußknaufs fest. 4. Befestigen Sie den Fußknauf mit dem Fußknauf wieder am Pedal.


FUSSKNOPF ERSETZEN

1. Lösen Sie den unteren Teil des Fußknopfs vom Pedal, indem Sie den Fußknopf entfernen. Sie können diesen Fußknopf wiederverwenden oder als Ersatzteil aufbewahren.

2. Lösen Sie mit einem 3/16-Zoll-Schraubendreher die Schraube (rosa markiert), mit der der obere Teil des Fußknopfs an der Kurbel befestigt ist. Entfernen Sie die Schraube und den dahinter liegenden Abstandhalter. Bewahren Sie sowohl die Schraube als auch den Abstandhalter auf.

3. Setzen Sie die Oberseite des Fußknaufs auf den Schaft der Schraube. Er gleitet über den flachen Teil des Schraubenschafts. Setzen Sie das Distanzstück auf den Schraubenschaft. Befestigen Sie die Schraube wieder an der Kurbel.

4. Befestigen Sie den Fußknauf wieder am Pedal, entweder mit dem neuen Knauf oder mit dem Knauf, den Sie in Schritt 1 entfernt haben.
